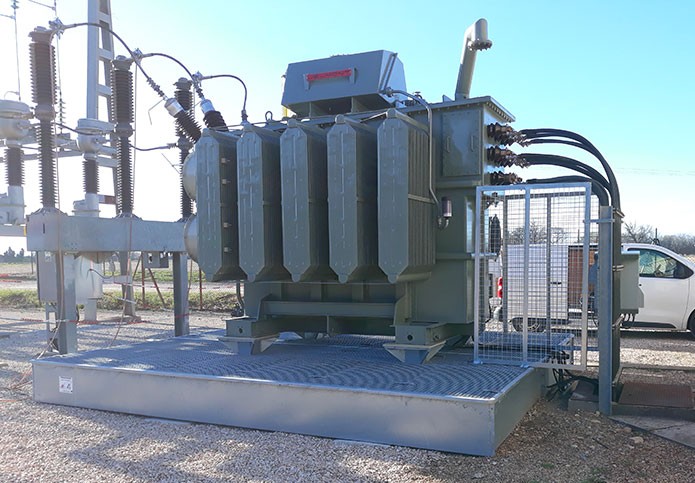

110-kV-Transformatoren sind ein wichtiger Bestandteil vieler moderner Umspannwerke. Sie verbinden unterschiedliche Spannungsebenen des elektrischen Netzes und ermöglichen die zuverlässige Übertragung und Verteilung elektrischer Energie. Aufgrund ihrer technischen Funktion und ihrer Baugröße enthalten viele dieser Transformatoren erhebliche Mengen an Transformatorenöl, Isolieröl oder anderen Isolierflüssigkeiten.
Für den sicheren Betrieb einer solchen Energieanlage spielt deshalb nicht nur der Transformator selbst eine wichtige Rolle. Auch die technische Infrastruktur rund um den Transformator muss entsprechend geplant werden. Dazu gehört insbesondere ein geeignetes Rückhaltesystem, das bei einer Leckage austretende Flüssigkeiten kontrolliert aufnehmen kann.
Eine Auffangwanne für einen 110-kV-Transformator wird individuell nach den technischen Eigenschaften des Transformators und den Bedingungen des Umspannwerks geplant. Transformatorgröße, Ölvolumen, Fundamentabmessungen, Aufstellungsart, Entwässerung und Standortbedingungen sind dabei wichtige Faktoren.
Bedeutung einer Auffangwanne für 110-kV-Transformatoren
Ein 110-kV-Transformator kann abhängig von seiner Bauart und Leistung eine beträchtliche Menge an Isolierflüssigkeit enthalten. Bei einer Beschädigung, technischen Störung oder Leckage muss verhindert werden, dass diese Flüssigkeit unkontrolliert in den Untergrund oder in angrenzende Entwässerungsbereiche gelangt.
Eine geeignete Auffangwanne schafft einen definierten Rückhaltebereich unter und um den Transformator. Dadurch kann austretende Flüssigkeit kontrolliert aufgefangen werden.
Das Rückhaltesystem kann außerdem mit einer kontrollierten Entwässerung und gegebenenfalls einer Ölabscheidung kombiniert werden. So lässt sich die Auffangwanne in ein umfassendes technisches Konzept für Umwelt- und Gewässerschutz integrieren.
Details zur Planung einer Auffangwanne
Die Planung beginnt mit einer genauen Erfassung der vorhandenen technischen Daten. Je besser die Ausgangssituation bekannt ist, desto genauer kann die Auffangwanne an die tatsächlichen Bedingungen angepasst werden.
Zu den wichtigen Informationen gehören unter anderem die Abmessungen des 110-kV-Transformators, das vorhandene Ölvolumen, die Fundamentgröße und die Position des Transformators innerhalb des Umspannwerks.
Auch angrenzende Komponenten wie Kabeltrassen, Leitungen, Schaltanlagen oder Entwässerungseinrichtungen sollten berücksichtigt werden.
Transformatorgröße als Grundlage der Auslegung
Die Größe des Transformators beeinflusst die erforderliche Grundfläche des Rückhaltesystems.
Länge, Breite und Höhe des Transformators müssen bei der Planung berücksichtigt werden. Gleichzeitig muss ausreichend Platz für technische Anschlüsse und angrenzende Komponenten vorhanden sein.
Bei großen Leistungstransformatoren kann eine entsprechend großzügige Auffangfläche erforderlich sein. Eine pauschale Standardgröße lässt sich deshalb nicht auf alle 110-kV-Transformatoren übertragen. Für Transformatoren in 110-kV-Umspannwerken lassen sich die Anforderungen an eine Auffangwanne 110 kV Transformator anhand der technischen Anlagendaten bestimmen.
Ölvolumen des 110-kV-Transformators
Das Ölvolumen gehört zu den wichtigsten Planungsgrößen einer Transformator-Auffangwanne.
Je nach Leistung, Bauform und Hersteller kann sich die vorhandene Menge an Transformatorenöl deutlich unterscheiden. Für die Dimensionierung des Rückhaltebereichs muss deshalb die konkrete Ölmenge des jeweiligen Transformators bekannt sein.
Neben dem vorhandenen Ölvolumen können weitere Faktoren für die Planung relevant sein. Bei einer Freiluftaufstellung gehört beispielsweise das Niederschlagswasser zu den zusätzlichen Einflussgrößen.
Die endgültige Dimensionierung sollte anhand der konkreten technischen und rechtlichen Anforderungen des jeweiligen Projekts erfolgen.
Fundamentabmessungen berücksichtigen
Der Transformator steht in der Regel auf einem speziell ausgeführten Fundament. Dieses Fundament muss bei der Planung der Auffangwanne berücksichtigt werden.
Dabei sind Länge, Breite, Höhe und mögliche Aussparungen relevant. Auch Kabeldurchführungen und weitere technische Öffnungen können die Konstruktion beeinflussen.
Bei einem Neubau kann das Fundament direkt mit dem Auffangsystem abgestimmt werden. Bei einer bestehenden Anlage muss die vorhandene Konstruktion dagegen möglichst genau aufgenommen werden.
Auffangwanne für Freiluft-Umspannwerke
Viele 110-kV-Transformatoren befinden sich in Freiluftanlagen. Dadurch entstehen zusätzliche Anforderungen an das Rückhaltesystem.
Regen, Schnee, Feuchtigkeit und Temperaturschwankungen können die Konstruktion langfristig beeinflussen. Deshalb müssen Material und Korrosionsschutz für den vorgesehenen Außeneinsatz geeignet sein.
Auch die Entwässerung spielt eine wichtige Rolle. Niederschlagswasser muss kontrolliert aus dem Rückhaltebereich abgeführt werden können, ohne dass möglicherweise verunreinigte Flüssigkeiten unkontrolliert in die Umgebung gelangen.
Kontrollierte Entwässerung
Bei einer Auffangwanne im Außenbereich kann sich neben austretendem Transformatorenöl auch Regenwasser sammeln.
Deshalb sollte die Entwässerung bereits bei der Planung des Systems berücksichtigt werden. Ziel ist eine kontrollierte Ableitung von Niederschlagswasser und eine sichere Rückhaltung von Flüssigkeiten, die mit Transformatorenöl in Kontakt gekommen sein können.
Je nach Projekt können unterschiedliche technische Lösungen eingesetzt werden. Die konkrete Ausführung richtet sich nach dem Aufbau des Umspannwerks und den jeweiligen Anforderungen.
Ölabscheidung im Rückhaltesystem
Eine Ölabscheidung kann bei bestimmten Anlagen ein Bestandteil des Entwässerungskonzepts sein.
Dabei wird eine technische Lösung geschaffen, mit der Öl und Wasser kontrolliert behandelt beziehungsweise voneinander getrennt werden können.
Ob eine solche Lösung erforderlich ist, hängt unter anderem von der eingesetzten Flüssigkeit, der Anlagenkonfiguration und den geltenden Anforderungen ab.
Materialauswahl für die Auffangwanne
Die Auswahl geeigneter Materialien ist ein weiterer wichtiger Bestandteil der Planung.
Bei Transformator-Auffangwannen können beispielsweise Stahlkonstruktionen eingesetzt werden. Welche Ausführung sinnvoll ist, hängt von den statischen, technischen und örtlichen Bedingungen ab.
Bei einer Freiluftanlage muss insbesondere der langfristige Schutz vor Korrosion berücksichtigt werden.
Korrosionsschutz bei 110-kV-Anlagen
Eine Auffangwanne für einen 110-kV-Transformator kann über viele Jahre im Außenbereich eingesetzt werden. Deshalb muss die Konstruktion für die zu erwartenden Witterungsbedingungen geeignet sein.
Feuchtigkeit und Temperaturschwankungen können Materialien langfristig beanspruchen. Ein geeigneter Korrosionsschutz unterstützt daher die dauerhafte Funktion der Konstruktion.
Die konkrete Material- und Beschichtungsauswahl sollte auf die Bedingungen am jeweiligen Standort abgestimmt werden.
Rückhaltevolumen richtig planen
Das erforderliche Rückhaltevolumen kann nicht allein aus den Außenabmessungen des Transformators abgeleitet werden.
Das vorhandene Ölvolumen bildet eine zentrale Grundlage. Zusätzlich können Niederschlagswasser und weitere projektbezogene Faktoren relevant sein.
Die Auffangwanne sollte deshalb so geplant werden, dass das erforderliche Rückhaltevolumen unter den tatsächlichen Bedingungen der Anlage zur Verfügung steht.
Anforderungen an den Gewässerschutz
Der Schutz von Boden und Gewässern ist ein wesentlicher Grund für die Installation eines geeigneten Rückhaltesystems.
Wenn Transformatorenöl unkontrolliert austritt, kann es in den Untergrund oder in Entwässerungsbereiche gelangen. Ein Rückhaltesystem soll einen solchen Austritt kontrollieren und die weitere Behandlung ermöglichen.
In Deutschland können dabei unter anderem Anforderungen aus dem Wasserhaushaltsgesetz und der AwSV relevant sein. Welche Vorgaben im konkreten Fall gelten, hängt von der Anlage, den eingesetzten Stoffen und den Standortbedingungen ab und sollte projektspezifisch geprüft werden.
Auffangwanne und technische Sicherheit
Eine Transformator-Auffangwanne ist Bestandteil der technischen Infrastruktur rund um den Transformator.
Bei einer Störung oder Leckage schafft sie einen definierten Bereich, in dem Flüssigkeiten gesammelt werden können. Dadurch kann die Behandlung eines Schadens strukturierter erfolgen.
Auch Wartungs- und Instandhaltungsarbeiten können bei der Planung berücksichtigt werden.
Auffangwanne für unterschiedliche 110-kV-Transformatoren
Nicht jeder 110-kV-Transformator besitzt die gleichen Abmessungen oder das gleiche Ölvolumen.
Deshalb muss die Auffangwanne individuell auf den jeweiligen Transformator abgestimmt werden. Die Spannungsebene von 110 kV stellt lediglich einen Teil der technischen Ausgangslage dar.
Leistung, Bauform, Ölvolumen, Fundament und Aufstellungsbedingungen bestimmen gemeinsam die erforderliche Konstruktion.
Planung bei Neubauprojekten
Bei einem neuen Umspannwerk bietet sich die Möglichkeit, das Rückhaltesystem bereits in einer frühen Planungsphase zu berücksichtigen.
Transformator, Fundament, Auffangwanne, Entwässerung und angrenzende Komponenten können dadurch aufeinander abgestimmt werden.
Eine frühzeitige Planung erleichtert die technische Integration und kann spätere Anpassungen an der Anlage reduzieren.
Nachrüstung einer Auffangwanne
Auch bestehende 110-kV-Umspannwerke können mit einem nachträglichen Rückhaltesystem ausgestattet werden.
Bei einer solchen Nachrüstung müssen die vorhandenen Bedingungen besonders genau untersucht werden. Dazu gehören Fundament, Transformatorposition, Kabelwege, Entwässerung und verfügbare Flächen.
Modulare oder individuell gefertigte Auffangsysteme können an die vorhandene Infrastruktur angepasst werden.
Retrofit bei bestehenden Umspannwerken
Ein Retrofit stellt besondere Anforderungen an die Planung, da die neue Auffangwanne in eine bereits bestehende technische Anlage integriert werden muss.
Zunächst wird die vorhandene Situation aufgenommen. Anschließend kann geprüft werden, welche Konstruktion technisch und räumlich geeignet ist.
Dabei sollte auch berücksichtigt werden, wie Wartungsarbeiten, Reinigung und Entwässerung nach der Nachrüstung durchgeführt werden können.
Wartung und Inspektion
Eine Auffangwanne muss regelmäßig kontrolliert werden, damit ihre Funktion langfristig erhalten bleibt.
Dabei können Auffangflächen, Abläufe, Dichtungen und weitere Komponenten überprüft werden. Bei Freiluftanlagen können außerdem Verschmutzungen, Laub oder andere Ablagerungen die Entwässerung beeinflussen.
Eine gute Zugänglichkeit erleichtert die regelmäßige Wartung.
Reinigung nach einer Leckage
Nach einer Leckage muss der Rückhaltebereich kontrolliert und entsprechend den betrieblichen Vorgaben gereinigt werden.
Daher sollte bereits bei der Planung darauf geachtet werden, dass die relevanten Bereiche erreichbar bleiben.
Ein gut durchdachtes System berücksichtigt nicht nur den Störfall selbst, sondern auch die anschließende Reinigung und Wiederherstellung des normalen Anlagenbetriebs.
Auffangwanne und Entwässerung gemeinsam planen
Auffangwanne und Entwässerung sollten nicht getrennt voneinander betrachtet werden.
Die Entwässerung muss mit dem Rückhaltebereich abgestimmt werden. Insbesondere bei Freiluftanlagen ist es wichtig, den Umgang mit Niederschlagswasser bereits während der Planung zu berücksichtigen.
Durch eine ganzheitliche Betrachtung lassen sich die einzelnen technischen Komponenten besser aufeinander abstimmen.
Auffangsysteme für Energieversorger
Energieversorger betreiben häufig zahlreiche Umspannwerke mit unterschiedlichen Transformatoren.
Eine individuell geplante Auffangwanne kann an die jeweiligen technischen Bedingungen angepasst werden. Dabei können unterschiedliche Fundamentgrößen, Ölvolumen und Standortbedingungen berücksichtigt werden.
Dies ermöglicht Lösungen für Neubauten ebenso wie für bestehende Anlagen.
Auffangwannen für Netzbetreiber und Stadtwerke
Auch Netzbetreiber und Stadtwerke benötigen Rückhaltesysteme für Transformatoren in ihren Energieanlagen.
Bei der Planung können die jeweiligen Anlagenbedingungen berücksichtigt werden. Dazu zählen Transformatorgröße, Ölvolumen, Aufstellungsart und vorhandene Entwässerung.
Eine individuelle Konstruktion kann insbesondere bei komplexen Bestandsanlagen Vorteile bieten.
Modulare Auffangwannen
Modulare Auffangsysteme können eine flexible Möglichkeit für die Planung von Transformatorwannen darstellen.
Die einzelnen Komponenten können an unterschiedliche Abmessungen und Standortbedingungen angepasst werden.
Dies kann insbesondere bei Nachrüstungen interessant sein, wenn die vorhandene Infrastruktur nur begrenzte Anpassungsmöglichkeiten bietet.
Stahl-Auffangwannen für 110-kV-Transformatoren
Stahl kann für die Konstruktion von Transformator-Auffangwannen eingesetzt werden. Bei großen technischen Anlagen bietet eine entsprechend ausgelegte Stahlkonstruktion eine robuste Grundlage.
Die genaue Konstruktion und der erforderliche Korrosionsschutz müssen an die Bedingungen des jeweiligen Standorts angepasst werden.
Integration in das Gesamtkonzept des Umspannwerks
Eine Auffangwanne sollte Bestandteil des gesamten Anlagenkonzepts sein.
Transformator, Fundament, Kabelwege, Entwässerung und Rückhaltesystem müssen technisch miteinander harmonieren.
Bei Neubauten kann diese Abstimmung bereits in der Planungsphase erfolgen. Bei Bestandsanlagen ist eine genaue Aufnahme der vorhandenen Infrastruktur erforderlich.
AAAgiler für Transformator-Auffangwannen
AAAgiler bietet spezialisierte Lösungen für Transformator-Auffangwannen und Öl-Rückhaltesysteme in Umspannwerken, Freiluftschaltanlagen und Energieversorgungsanlagen.
Die Systeme können auf Transformatorgröße, Ölvolumen, Fundamentabmessungen und Standortbedingungen abgestimmt werden. Je nach Projekt kommen unter anderem modulare Auffangwannen, Stahl-Auffangsysteme, Transformatorwannen mit Ölabscheidung und kontrollierte Entwässerungssysteme zum Einsatz.
Auch für Modernisierungen und Retrofit-Projekte können die vorhandenen Bedingungen der Bestandsanlage in die technische Planung einbezogen werden.
Fazit
Die Planung einer Auffangwanne für einen 110-kV-Transformator erfordert eine detaillierte Betrachtung der technischen und örtlichen Bedingungen. Die Spannungsebene allein reicht nicht aus, um die passende Größe und Konstruktion zu bestimmen.
Transformatorabmessungen, Ölvolumen, Fundament, Aufstellungsart, Rückhaltevolumen, Entwässerung und Witterung müssen gemeinsam betrachtet werden. Bei Freiluftanlagen spielt außerdem der Korrosionsschutz eine wichtige Rolle.
Eine individuell geplante Auffangwanne kann als wichtiger Bestandteil des Rückhaltekonzepts eines modernen Umspannwerks eingesetzt werden. Sie ermöglicht die kontrollierte Aufnahme von Transformatorenöl und kann dadurch den technischen Umwelt- und Gewässerschutz unterstützen.
Für Neubauprojekte ebenso wie für Nachrüstungen bestehender Anlagen ist eine frühzeitige und projektspezifische Planung entscheidend. So lässt sich ein Rückhaltesystem entwickeln, das an die tatsächlichen Anforderungen des 110-kV-Transformators und des jeweiligen Umspannwerks angepasst ist.
